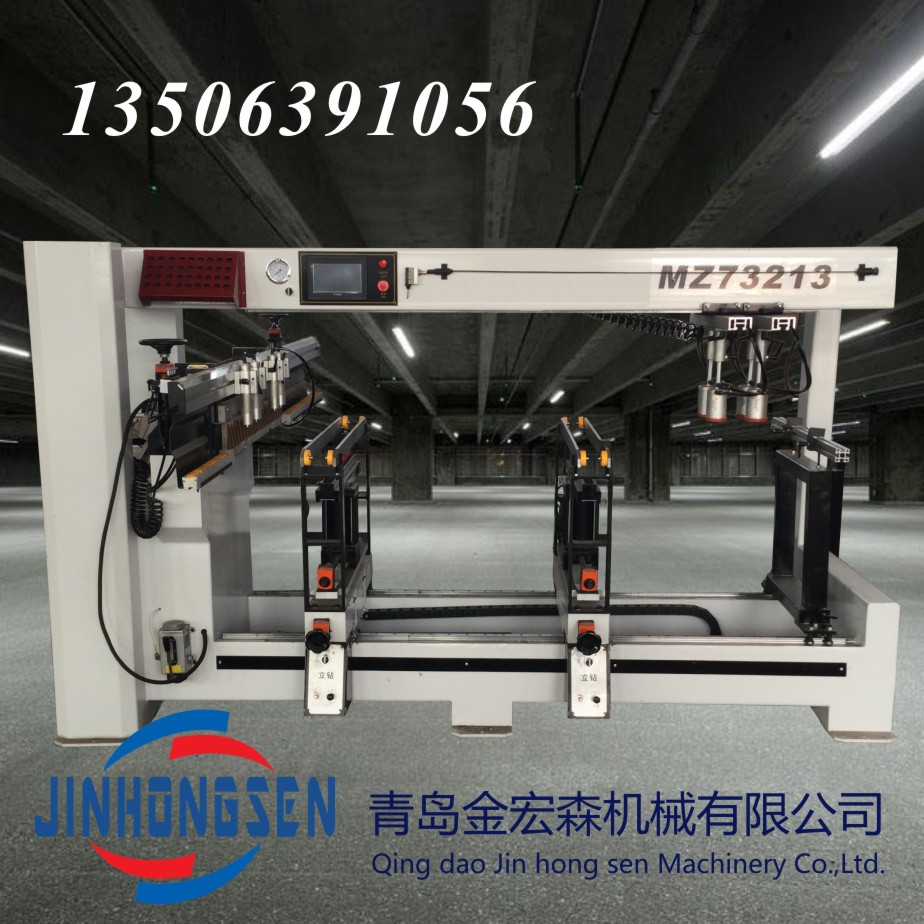

1.底座
底座是整個木工排鉆的重要部件之一，它主要用來支承其它元件。本設計多軸鉆床的底座要能承受壓力，滿足足夠的抗彎強度，并有吸振的作用。木工排鉆底座的穩定性要使機床在工作時不會產生晃動，工作性能穩定，不影響機床的加工精度，并且具有減震作用。所以底座設計時要考慮到與地面的接觸要穩定，一般為點接觸。
2.工作臺
工作臺是安放工件的部件，是木工排鉆的主要部件。該部分與底座相聯，并固定在底座上。工作臺設計時應考慮到與鉆模板的平行度，這樣才能保證工件鉆孔的垂直的，從而保證加工精度。
3.立柱
在木工排鉆的設計里，立柱不僅起導軌作用，而且對主軸箱和電機起支撐作用。其在設計時其四根導軌的平形度是個重要的問題。由于工件沿導軌向上進給運動，因此導軌的平行度影響了工件孔的中心線相對于刀具軸線的同軸度，因此在導軌安裝時要嚴格要求其平行度。由于主軸箱也在立柱上固定，所以也影響刀具與水平面的垂直度，因此我們在裝配時一定要使每個零件達到精度。
4.定位加緊機構
孔的加工是一道很難的工序，如果不能很好的使加工的零件定位和加緊，則可能使加工的零件的孔根本不能滿足要求的技術要求，通常情況下有可能加工成斜孔，零件的內部不是圓柱形，而可能變成橢圓形，嚴重的影響了零件的質量，從而產生報廢零件，大大提高了加工的成本。在裝配的過程中，定位加緊裝置的中心線和主軸上的主軸中心線保持同軸度，來共同完成零件的定位，這樣就提高了定位的精度。
5.主軸箱
主軸箱是用于布置木工排鉆工作主軸及其傳動零件和相應的附加機構的。它通過按一定速比布置傳動齒輪，把動力從動力部件－動力頭動力箱和電動機等，傳遞給各個工作主軸，使之獲得所要求的轉速和轉向等。
6.刀具及調節柄
刀頭主要是用來加工零件所用的。本設計的多軸鉆床屬于專用木工排鉆，僅加工一個型號的工件，所以僅設計一種尺寸的刀頭就夠了。調節柄是用來調節刀具安裝尺寸的部件。
